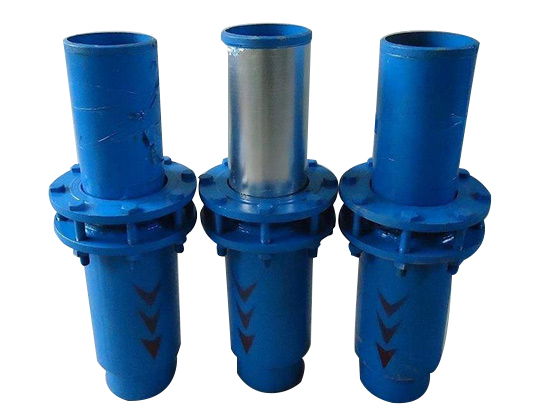

套筒式补偿器

套筒式补偿器又称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。

全国销售热线：13653828093

补偿器系列

ZMS型直埋式波纹补偿器套筒式补偿器通用型波纹补偿器无约束波纹补偿器风道橡胶补偿器直管压力平衡型波纹补偿器内外压力平衡式波纹补偿器轴向型复式拉杆补偿器球形补偿器小拉杆横向波纹补偿器铰链波纹补偿器大拉杆横向波纹补偿器直流介质无推力补偿器矩形双波补偿器电厂烟风煤管道补偿器非金属柔性补偿器风道纤维织物补偿器旋转补偿器

伸缩器系列

双法兰传力接头双法兰限位伸缩接头单法兰式松套伸缩接头限位防拉脱伸缩器卡箍式柔性接头管道过滤器双法兰限位伸缩接头大挠度松套补偿接头压盖式松套伸缩接头压盖式松套限位伸缩接头

防水管道系列

柔性防水套管A型柔性防水套管B型柔性密闭套管密闭柔性防水套管加长柔性防水套管刚性防水套管管道快速堵漏器

橡胶接头系列

可曲挠单球体橡胶接头可曲挠橡胶接头（异径）风机盘管橡胶接头可曲挠橡胶接头橡胶隔震垫剪切式隔振器可曲挠双球体橡胶接头卡箍式橡胶接头三通式橡胶接头方形鸭嘴阀翻边橡胶接头

传力接头系列

可拆式双法兰传力接头单法兰传力接头双法兰松套传力接头可拆式双法兰松套传力接头双法兰松套传力接头单法兰松套传力接头

金属软管系列

金属软管快速接口软管衬四氟金属软管焊接式金属软管不锈钢金属软管

产品介绍
范围用途
安装要求
技术参数
相关设备

产品介绍

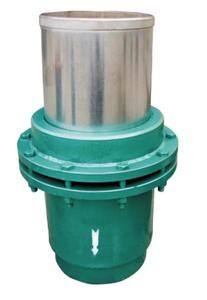

套筒式补偿器又称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。
适用于介质工程压力≤2.5MPa，介质温度-40℃~600℃。
套筒式补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点。
套筒式补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。
套筒式补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。
套筒式补偿器分单向型和双向型补偿结构，双向型特点是不论介质从它哪一端流入，两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。
直埋型套筒式补偿器能直埋于地下，安装时可不设置维修井，工程造价低。

范围和用途

套筒式补偿器称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。
套筒式补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。
产品广泛应用于石油、化工、钢铁、冶金、机械、交通、运输、船舶、码头、建筑、橡胶、造纸、纺织、电力热网、制药、医疗等行业。

安装要求

1、补偿器安装时，首先检查其规格是否与定货一致。
2、单向补偿器的滑动套筒应安装在介质的流入端。
3、与补偿器两端相焊接的管段必须进行坡口处理，焊接后要按验收规范进行水压实验，压力为工作压力的1.5倍。试压时如密封装置发生泄露，应均匀旋紧螺栓，紧固至无泄露为止。
4、补偿器沿管道中心线安装，不同轴度大于1%，以防运行时摩擦力过大及影响密封性。
5、在靠近补偿器的管道处应设置导向滑动支座，防止侧向位移。
6、注意保护滑动表面，严禁碰伤或腐蚀。
7、双向补偿器外套筒应用固定支座托起，并保持与管路同心，两边的补偿距离要近似相同。
8、补偿器各种气温下，均可按最大长度Lmax安装，不需预拉或预压（出厂为产品的最大长度）。
使用与维修：
1、管道运行中，补偿器滑动套筒严禁受外界侧向推力，应始终保证与管路轴向同心，并避免出现阻碍滑动套筒正常滑动的情况。
2、维修时应检查密封装置情况，及时旋紧螺栓，保证密封无泄露。
3、补偿器滑动套筒表面腐蚀严重，旋紧螺栓后防泄露作用不明显时，应考虑更换补偿器。

技术参数

公称直径 DN	芯管内径 D1	芯管外径 D2	法兰外径 D3	填料长度 B	补偿量 △L max	安装长度 Lmax	摩擦力 Pc(N) 1.6MPa时	重量（kg）
50	47	55	160	56	200	710	1932	15.6
65	63	71	180	56	200	710	2485	19.4
（70）	65	74	190	56	200	710	2588	21.6
80	78	87	195	56	200	710	3002	24.0
100	94	106	215	56	250	830	6271	38.2
125	117	131	245	56	250	830	7750	48.0
150	143	157	280	56	250	830	9288	60.0
200	201	217	345	70	300	945	14977	102.0
250	253	270	400	70	350	1045	21297	139.2
300	303	322	460	91	350	1065	25399	162.0
350	353	373	510	91	400	1245	29421	222.0
400	404	426	565	91	400	1245	33286	247.0
450	455	478	615	91	400	1245	33852	271.8
500	505	528	670	91	450	1375	36234	370.8
600	603	630	790	91	450	1375	43205	481.2
700	693	720	880	91	450	1375	61771	517.2
800	792	820	995	112	500	1565	70398	828.0
900	890	920	1095	112	500	1565	79025	951.6
1000	990	1020	1195	112	500	1565	87653	1052.4
注：当工作压力不是1.6MPa时，其摩擦力P1= Pc／1.6×PN
