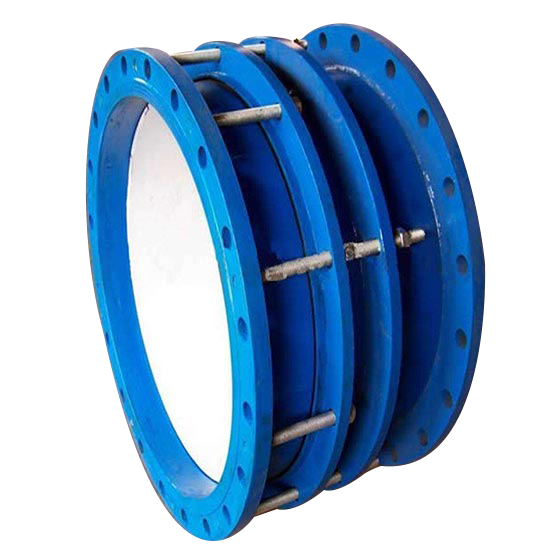

双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置，在最大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩，一旦超过其最大伸缩量就起到限位，确保管道的安全运行，特别适用于有振动或有一定斜度及拐弯的管路中的连接。
双法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
VSSJA-2型双法兰限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。
| 公称通径DN | 管子外径DW | 外形尺寸 | 伸缩量 △L | 法兰连接尺寸 | |||||||||
| 0.6Mpa | 1.0Mpa | ||||||||||||
| L | L1 | D | D1 |
n-do
|
D | D1 | n-do | ||||||
| 65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ18 | |||
| 80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | ||||||
| 100 | 108 | 210 | 170 | 220 | 180 | ||||||||
| 125 | 133 | 340 | 105 | 50 | 240 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 | |||
| 150 | 159 | 265 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | ||||||
| 200 | 219 | 3211 | 280 | 340 | 295 | ||||||||
| 250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | ||||||
| 300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | ||||
| 350 | 377 | 490 | 445 | 505 | 460 | 16-Φ22 | |||||||
| 400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | ||||||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | |||||||
| 500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | |||||||
| 600 | 630 | 755 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | ||||||
| 700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | ||||||
| 800 | 820 | 590 | 220 | 130 | 95 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 | |||
| 900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | |||||||
| 1000 | 1020 | 1175 | 1120 | 28-Φ30 | 1230 | 1160 | 28-Φ36 | ||||||
| 1200 | 1220 | 1405 | 1340 | 32-Φ33 | 1455 | 1380 | 32-Φ40 | ||||||
| 1400 | 1420 | 1630 | 1500 | 36-Φ36 | 1675 | 1590 | 36-Φ42 | ||||||
| 1500 | 1520 | 1730 | 1660 |
|
|
|
|||||||
| 1600 | 1620 | 1830 | 1760 | 40-Φ36 | 1915 | 1820 | 40-Φ48 | ||||||
| 1810 | 1820 | 2045 | 1970 | 44-Φ40 | 2115 | 2020 | 44-Φ48 | ||||||
| 2000 | 2020 | 2265 | 2180 | 48-Φ42 | 2325 | 2230 | 48-Φ48 | ||||||
| 2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | ||||||
| 2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60-Φ56 | ||||||
| 2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60-Φ48 | 2960 | 3070 | 64-Φ56 | |||
| 2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | ||||||
| 3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 |
|
|
||||||
| 3200 | 3220 | 3525 | 3430 | 72-Φ48 |
|
|
|
||||||
| 3400 | 3420 | 3735 | 3640 | 76-Φ48 |
|
|
|
||||||
| 3600 | 3620 | 3970 | 3860 | 80-Φ56 |
|
|
|
||||||
|
|
注：本尺寸符合GB/T12456-2007标准 | ||||||||||||
